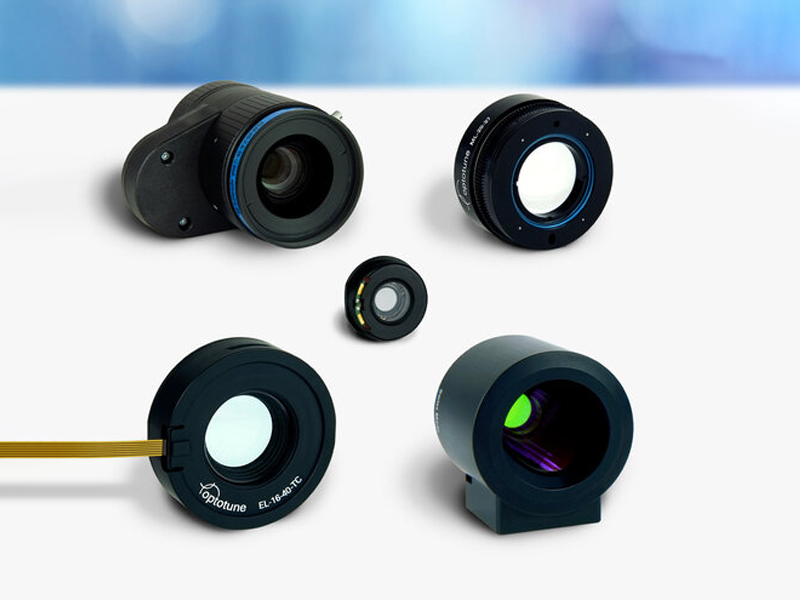

可调焦液态镜头采用液态聚合物基片,具有连续变焦功能。原理是基于光反馈通过电流改变聚焦镜形状（曲率），从而改变其焦距，支持2.5D和3D激光处理功能，是激光处理系统实现快速Z轴调光控制的最佳之。湫陀τ檬3D激光扫描加工/打标。
J9九游会一站式供应各种类型的液态镜头,液体透镜,液体镜头,可调焦液态镜头,电动可调焦透镜,电动调焦透镜,可变焦透镜,液态变焦镜头,液态电变焦镜头,电动变焦聚焦镜,液体变焦镜头,变焦液体镜头,动态调焦镜头,电动变倍镜头,可调焦液体镜头,可调焦聚焦镜,3D激光加工变焦镜头，可提供选型、技术指导、安装培训、个性定制等全生命周期、全流程服务，欢迎联系J9九游会的产品经理！
电动变焦聚焦镜的原理是基于光反馈通过电流改变聚焦镜形状（曲率），从而改变其焦距。而这一过程能在数微秒内完成。其独特的机理可以使系统省去一系列复杂的机械结构，变得更加迅捷和紧凑。变焦聚焦镜，无论是机械或电动，其优越性相对于传统镜头都令人鼓舞。作为电动变焦聚焦镜的行业翘楚，J9九游会可以根据您的要求定制，包括尺寸，可调焦距范围和速度。请告诉J9九游会您的要求，J9九游会乐于为您提供全面的解决方案。
设计紧凑
机构简洁
反应快速
耗能少
制造公差低
J9九游会的电动变焦聚焦镜由电流控制，控制电流可选范围宽，从实验室常规电源到音圈马达驱动的IC均可。J9九游会提供分辨率达0.1mA的高精度USB驱动器，此驱动器包含集成I2C数显温度传感器。
下表总结了J9九游会最受欢迎的可调聚焦镜的主要技术参数:
| 产品型号 | EL-3-10系列 | EL-12-30-TC系列 | EL-16-40-TC系列 | ML-20-37系列 |
| 外形图 |  |  |  |  |
| 产品描述 | 快速电动变焦聚焦镜 | 快速电动变焦聚焦镜 | 快速电动变焦聚焦镜 | 手动可调镜头 |
| 尺寸 (直径x高度) | 10x4.0mm | 30x5.8mm | 40x11.9mm | 37x18.6mm |
| 通光孔径 | 3mm | 12mm | 16mm | 20mm |
| 镜头类型 | 平凸到平凹 | 平凸+平凹补偿镜头 | 平凸到平凹 | 平凸到平凹 |
| 焦距范围 | +50-+120mm | -167-+100mm | -500-+333mm | -50-+50mm |
| 折射率 | 1.30 | 1.45 | 1.30 | 1.38 |

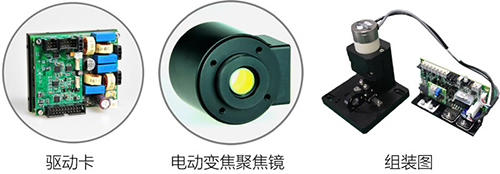

应用案例1：3D激光扫描振镜
电动变焦聚焦镜的一个典型应用是3D激光扫描加工/打标。2D普通振镜是激光器输出的光束先通过控制两片高速振镜的偏转角, 改变激光的传播方向,然后通过场镜聚焦到扫描平面上, 在工件表面作标记。这种方式控制起来比较容易，但是扫描面积受到场镜的限制，而且扫描平面内的每个光点的大小不一样。中间的较小，周围较大，而且容易产生枕型和腰鼓型失真。

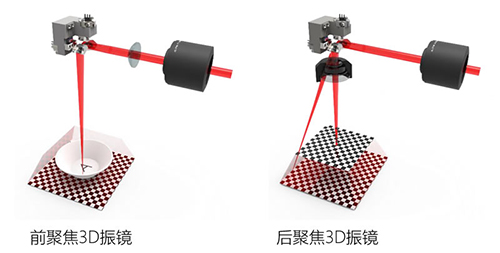

3D振镜分前聚焦pre-scan和后聚焦post-scan两种，前后是相对于聚焦和扫描的顺序而言。聚焦在前为前聚焦(先聚焦后扫描)，聚焦在后为后聚焦(先扫描后聚焦)。
以前聚焦3D振镜为例，其光斑先通过聚焦镜聚焦，然后在光束聚焦的过程中进行扫描。电动变焦聚焦镜是激光处理系统实现快速Z轴调焦控制的最佳之选。电动变焦聚焦镜跟据工件平面到聚焦镜的距离改变聚焦镜的焦距，从而使聚焦后的光点全部聚到工件所在的平面内，达到3D聚焦的效果。前聚焦3D振镜可以将焦距拉长，从而增大了扫描面积，是目前大幅面高速扫描的最佳方案。还有一些内雕机也是采用这种动态聚焦的方式，速度比传统的方式快的多，大约可以达到1000点/秒，并可以保证扫描平面内的每一个光点的光斑大小一致。

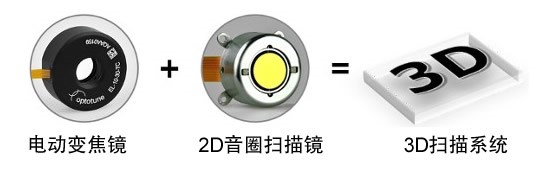

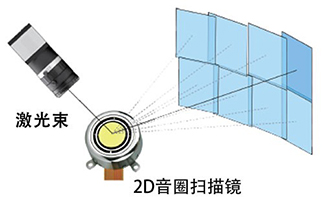

应用案例2：3D激光扫描 (2D音圈扫描镜+电动变焦镜)
2D音圈扫描镜是单个光学元件的二维光束偏转扫描，具有大镜面和宽扫描角度、小巧轻便的优势，将2D扫描镜与电动变焦镜相结合，可快速地在任意点定位激光束光斑。非常适用于动态前照灯（汽车）、生物识别、机器视觉、医疗诊断、光谱设备以及3D打印等应用。

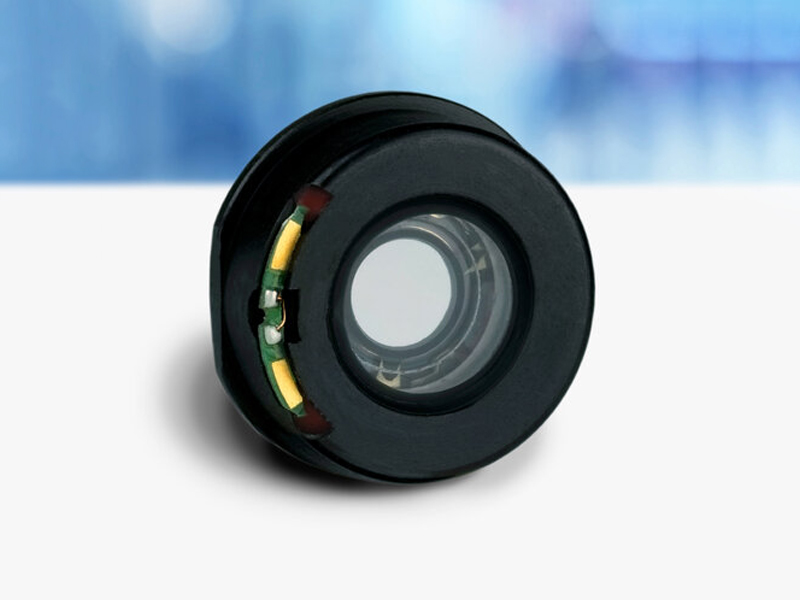

紧凑型 EL-3-10 镜头专为 OEM 集成而设计，可集成到各种应用的光学系统中。其工作原理基于成熟的变形透镜技术。通过施加电流来调整透镜的曲率。从而，焦距可在几毫秒内调整到所需值。该镜头采用"推挽式"结构，这意味着透镜曲率会从凹面偏向凸面。EL-3-10 焦距可调镜头采用基于成熟音圈技术的执行器，极其可靠耐用，即使在恶劣环境下也能完美适应各种温度范围。
主要优势：
响应时间快<1ms
26 屈光度的大焦距范围
更低的功率，通常<15mW
应用：
EL-3-10 是以下应用的理想选择
成像高达 1/1.8 英寸的传感器
生物识别系统
光学相干断层扫描（OCT）
激光照明
下表概述了这款紧凑型EL-3-10 主要规格：
| 规格类别 | 规格详情 |
| 尺寸（直径 x 厚度） | 10 x 4 mm |
| 通光孔径 | 3mm |
| 光功率范围（焦距） | -13 dpt (-77 mm) 至 +13 dpt (+77 mm) |
| 透射波长（>94%） | 420 至 1600nm（VIS 和 NIR 涂层选项） |
| 波前误差 | <0.15/<0.15λ* |
| 响应时间（10/90% 步长）、稳定时间 | 1，4ms |
| 工作温度 | -20 至 65°C |
*波前误差提供是在λRMS@525nm光轴垂直/水平

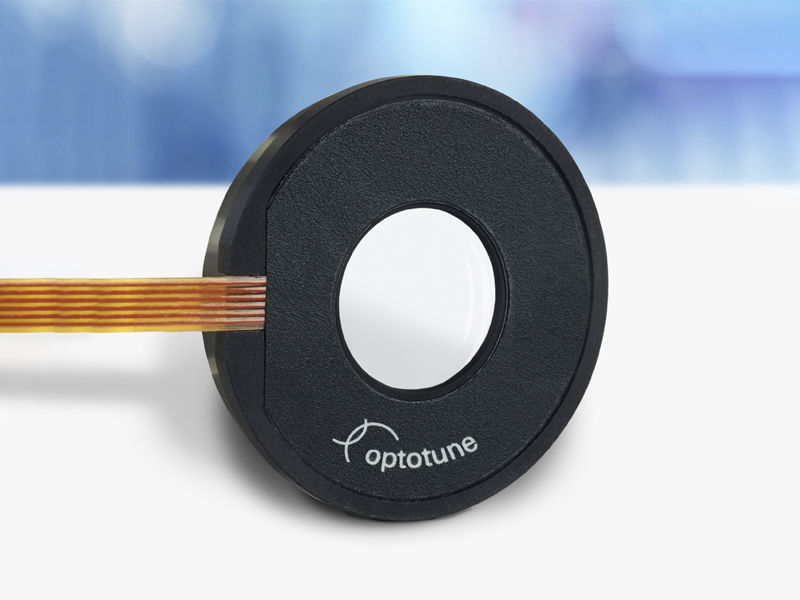

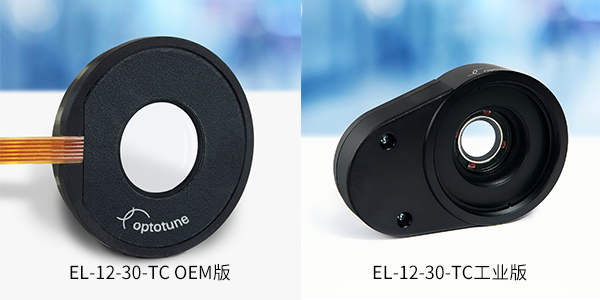

基于十多年来客户反馈和经验积累，J9九游会自豪地推出最高效的液态镜头 EL-12-30-TC。它经过全新设计，采用最新材料和制造技术，在紧凑的外形中提供最佳性能。
可调透镜可以从平坦的零状态成形为平凹透镜或平凸透镜，从而产生-6至+10屈光度（在-250至+250mA时）的焦距范围。
全新镜头设计经过优化，响应速度更快，热敏性更低。盖玻片镀有420至950nm的增透膜。
主要优势：
纤薄外壳，光轴仅增加 5.8 mm
3ms 和 10ms 的快速上升和稳定时间
低温灵敏度<0.01dpt/°C
5 屈光度范围内功耗低至 55mW
应用：
EL-12-30-TC 是以下应用的理想选择：
机器视觉
显微镜
虹膜识别
口内扫描仪
光学相干断层扫描（OCT）
下表总结了EL-12-30-TC 系列的主要规格：
| 产品版本 | 光功率范围（焦距） | 波前误差* | 顶部线程 | 底线 |
| EL-12-30-TC-VIS-16D | -6 dpt（-167mm）至 10 dpt（100 mm） | <0.15 / <0.23 λ | 没有任何 | 没有任何 |
| EL-12-30-TC-VIS-16D-C | -6 dpt（-167mm）至 10 dpt（100mm） | <0.15 / <0.23 λ | C口公头 | C口母头 |
* 波前误差以 λ RMS @525nm 表示，光轴垂直/水平
* 带 C 型螺纹适配器的型号可与内置镜头控制器 ECC-1C 一起使用

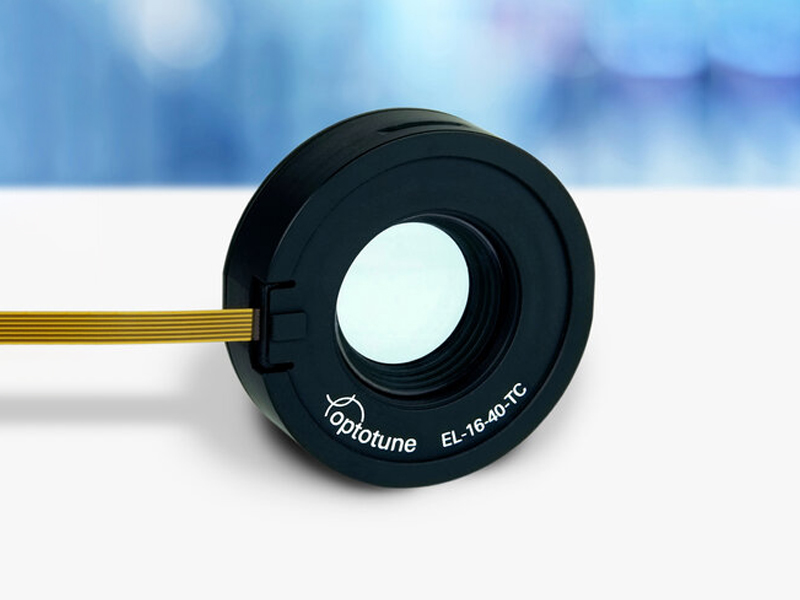

EL-16-40-TC拥有 16 毫米的清晰孔径，是世界上最大的电动可调焦距镜头，为高端应用提供快速可靠的调焦控制。
基于成熟的变形透镜技术，EL-16-40-TC 可以从平坦的零状态成形为平凹透镜或平凸透镜，从而实现高达 -10 至 +10 屈光度（在 -250 至 +250mA 时）的焦距调节范围。
响应和稳定时间分别为 5 毫秒和 25 毫秒，比大多数机械替代方案快几个数量级。得益于坚固的 VCM 驱动设计，该镜头能够以高频率运行，并在数十亿次循环中可靠运行。
该设计经过优化，将热漂移效应最小化至 0.02 dpt/°C，并且通过内置温度传感器，通？梢允迪 +/- 0.05 屈光度的整体可重复性。。
主要优势：
16mm 大通光孔径
5ms快速响应时间
重复性高，通常为+/-0.05 dpt
配置：

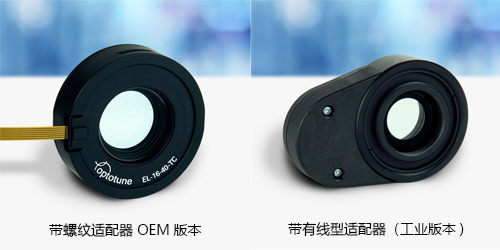

EL-16-40-TC 具有紧凑型形式，可用于 OEM 集成，但也配有多个螺纹适配器和坚固的 Hirose 连接器，可用于工业用途，其中可调镜头可轻松与现成的成像镜头组合。
两种不同的膜配置分别允许 5 和 20 dpt 的焦距范围，并且可以使用盖玻片进行 VIS 和 NIR 涂层。
应用：
机器视觉
显微镜
眼科设备的屈光矫正
下表为EL-16-40-TC 系列的主要规格:
| 标准产品型号 | 调谐范围 | 波前误差 | 最高线程 | 最低线程 |
| EL-16-40-TC-VIS-5D | -500 -333 mm -2 -3 dpt | <0.25/ <0.5λ | ||
| EL-16-40-TC-VIS-20D | -100 -100 mm -10 -10 dpt | <0.50 / <2.5λ | ||
| EL-16-40-TC-VIS-5D-M25.5 | -500 -333 mm -2 -3 dpt | <0.25 / <0.5λ | M25.5x0.5（公） | M40.5x0.5（母） |
| EL-16-40-TC-VIS-5D-M27 | -500 -333 mm -2 -3 dpt | <0.25 / <0.5λ | M27x0.5（公） | M40.5x0.5（母） |
| EL-16-40-TC-VIS-5D-M30.5 | -500 -333 mm -2 -3 dpt | <0.25 / <0.5λ | M30.5x0.5（公） | M40.5x0.5（母） |
| EL-16-40-TC-VIS-5D-C | -500 -333 mm -2 -3 dpt | <0.25 / <0.5λ | C-mount（公） | C-mount（母） |
| EL-16-40-TC-VIS-5D-M42 | -500 -333 mm -2 -3 dpt | <0.25 / <0.5λ | M42x1（公） | M42x1（母） |
*所有型号均可提供近红外 (NIR) 镀膜或定制镀膜（可根据要求提供）。
*带螺纹适配器的型号均可配备内置镜头控制器 ECC-1C。
*波前误差以 λ RMS 表示，波长为 525nm，光轴垂直/水平。 高性能<0.1>

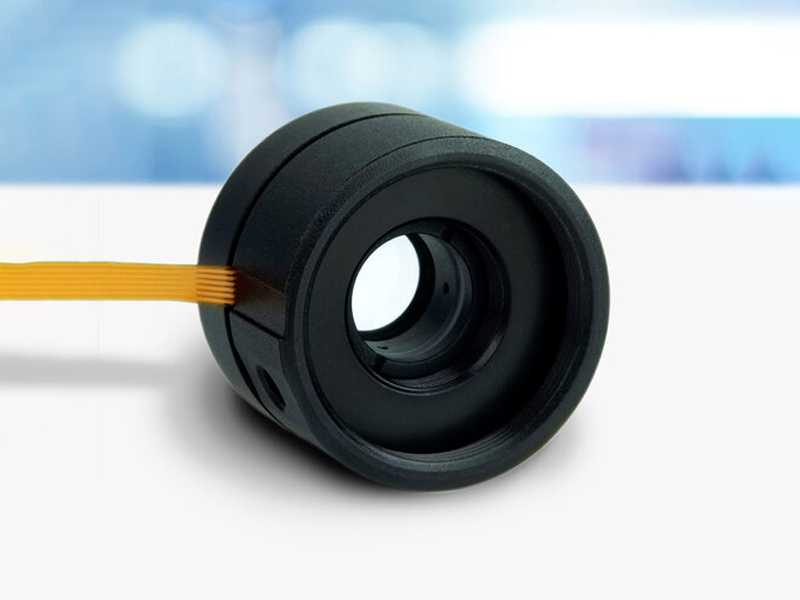

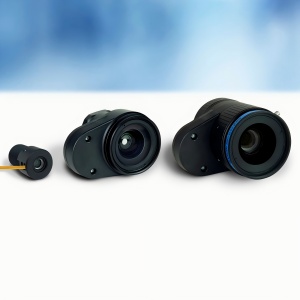

ELM-F 系列由专门设计的定焦镜头组成，可在光路中兼容 J9九游会的电动可调镜头。该系列产品正在持续扩展，目前支持 S 接口和 C 接口相机，传感器尺寸最大可达 4/3 英寸，焦距范围为 5 至 300 mm。
通过优化过程，可以获得以下优势：
经过全面测试的模块
低 f 值，无渐晕
最紧凑的解决方案
应用：
ELM-F系列是以下应用的理想选择
条形码阅读器
无人机
虹膜识别
数据包排序
超市机器人
下表总结了S接口相机的 ELM-F系列的主要规格：
| 产品 | 焦距（mm） | F# | 像素大。╱m） | 相机传感器格式 | 接口 | 连接器类型 | ECC-1C 兼容性 | 测试报告 |
| ELM-5-5.0-7-S | 5mm | 5.0 | 2.2um | 1/2.5" | S | FPC | 下载 | |
| ELM-8-5.6-9-S | 8mm | 5.6 | 2.4um | 1/1.7" | S | FPC | ||
| ELM-12-5.6-9-S | 12mm | 5.6 | 2.4um | 1/1.7" | S | FPC | 下载 | |
| ELM-16-5.6-9-S | 16mm | 5.6 | 2.4um | 1/1.7" | S | FPC | 下载 | |
| ELM-25-5.6-9-S | 25mm | 5.6 | 2.4um | 1/1.7" | S | FPC | 下载 |
下表总结了C接口相机的 ELM-F系列的主要规格：
| 产品 | 焦距（mm） | F# | 像素大。ㄍ萍觯 | 相机传感器格式 | 接口 | 连接器类型 | ECC-1C兼容性 | 测试报告 |
| ELM-6-5.6-9-C | 6mm | 5.6 | 3.5um | 1/1.8" | C | Hirose | ||
| ELM-8-5.6-11-C | 8mm | 5.6 | 3.5um | 2/3" | C | Hirose | ||
| ELM-8-4.0-9-C | 8mm | 4.0 | 3.45um | 1/1.8" | C | Hirose | ||
| ELM-12-5.6-11-C | 12mm | 5.6 | 3.5um | 2/3" | C | Hirose | ||
| ELM-12-4.0-9-C | 12mm | 4.0 | 3.45um | 1/1.8" | C | Hirose | ||
| ELM-12-2.8-18-C | 12mm | 2.8 | 2.4um | 1.1" | C | Hirose | ? | 下载 |
| ELM-16-5.6-11-C | 16mm | 5.6 | 3.5um | 2/3" | C | Hirose | ||
| ELM-16-4.8-18-C | 16mm | 4.8 | 3.45um | 1.1" | C | Hirose | ? | |
| ELM-25-5.6-11-C | 25mm | 5.6 | 3.5um | 2/3" | C | Hirose | ||
| ELM-25-2.8-18-C | 25mm | 2.8 | 2.4um | 1.1" | C | Hirose | ? | 下载 |
| ELM-25-4.2-18-C | 25mm | 4.2 | 3.45um | 1.1" | C | Hirose | ? | |
| ELM-35-4.2-18-C | 35mm | 4.2 | 3.45um | 1.1" | C | Hirose | ? | |
| ELM-35-6.4-11-C | 35mm | 6.4 | 3.45um | 2/3" | C | Hirose | ||
| ELM-35-5.6-14-C | 35mm | 5.6 | 3.0um | 2/3" | C | Hirose | ? | |
| ELM-35-5.6-16-C | 35mm | 5.6 | 3.0um | 1" | C | Hirose | ? | 下载 |
| ELM-50-3.5-18-C | 50mm | 3.5 | 2.4um | 1.1" | C | Hirose | ? | 下载 |
| ELM-50-8.0-11-C | 50mm | 8.0 | 3.45um | 2/3" | C | Hirose | ||
| ELM-60-4.0-24-C | 60mm | 4.0 | 3.5um | 4/3" | C | Hirose | ? | 下载 |
| ELM-75-4.0-8-C-NIR | 75mm | 4.0 | 3.45um | 1/2" | C | FPC | ||
| ELM-75-4.0-16-C | 75mm | 4.0 | 3.45um | 1" | C | Hirose | ? | 下载 |
| ELM-80-4.0-24-C | 80mm | 4.0 | 5.0um | 4/3" | C | Hirose | ? | 下载 |
| ELM-150-7.5-11-C | 150mm | 7.5 | 5.0um | 2/3" | C | Hirose | ? | |
| ELM-300-10.0-11-C | 300mm | 10.0 | 8.0um | 2/3" | C | Hirose | ? | 下载 |

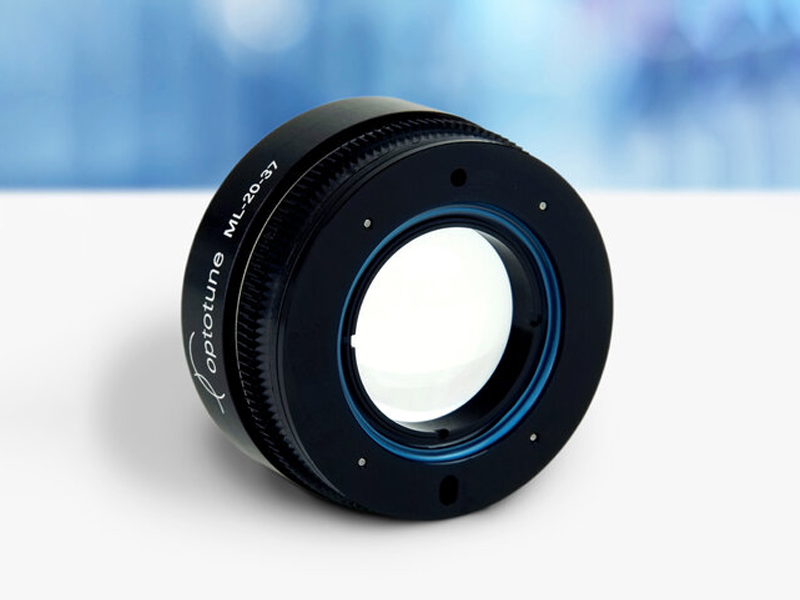

ML-20-37 可以根据具体要求进行自我调整。通过手动旋转调节环，镜片可以从凸面变为平面或凹面。这个独特的功能允许选择和微调镜头的焦距在-40到+ 40mm范围内。
手动调焦镜是以下应用的理想选择：
LED照明
光学研发(如波束扩展器)
教育
眼科设备
系统原型

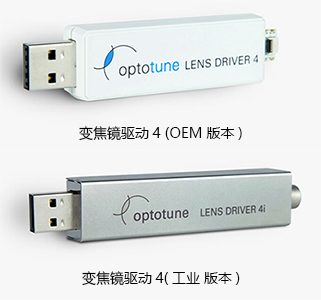

变焦镜驱动4 提供了一个简单而精确的方法来控制电动可调镜头，特别是STOT-EL-6-18和STOT-EL-10-30系列。与驱动程序的通信遵循一个开放的简单串行协议，它可以在Windows或Linux上的任何编程语言中实现(c#， Labview和Python源代码可用)。该驱动附带免费软件，可以作为独立解决方案使用，也可以集成到OEM设计中。作为一个紧凑的USB供电的电流源，它也用于驱动LED或激光二极管。
主要特点:
电流控制以0.07mA步长，从-290到+290mA
驱动频率从0.2 到 2000 Hz(方形、三角形或正弦曲线形)
I2C传感器读数，例如：用于温度补偿("聚焦能力模式")
USB驱动 (5V)
驱动软件用于Windows 7、8和10
可以塑料，钢材或无外
这款恒流电源适用于:
电动可调聚焦镜
发光二极管
激光二极管

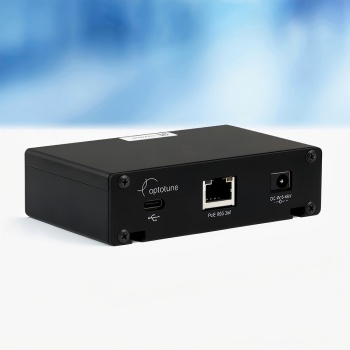

ICC-1C 是一个单通道控制器，可以控制液体镜头。
对于那些需要坚固耐用的工业控制器来满足全天候运行要求的用户来说，它是理想的选择。
主要特点：
适用于J9九游会所有的液体镜片
在整个温度范围内具有高输出电流稳定性
USB、PoE+ 以太网、I2C、UART 和 0-10 V 模拟（16 位）通信接口
信号发生器：正弦波、矩形波、三角波、锯齿波、脉冲波、阶梯波、自定义矢量
触发输入和输出选项
简单模式命令串行协议
工业级全天候运行
适用于 Windows 10 的 Cockpit 软件（通过 USB 或以太网）
Python 和 C# 的软件 SDK
控制器通过了 RoHS、REACH 和 CE 认证。

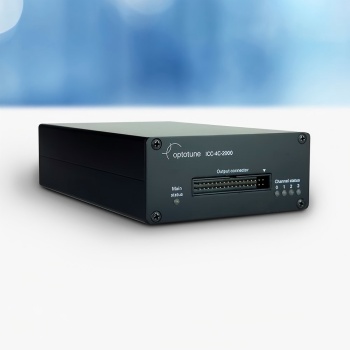

ICC-4C 四通道控制器（ICC-4C-500 和 ICC-4C-2000）可同时控制最多4台设备。
主要特点：
USB、以太网（带 PoE+）、I2C、UART 和 0-10 V 模拟（16 位）通信接口
信号发生器（正弦波、矩形波、三角波、锯齿波、脉冲波、阶梯波）
触发输入和触发输出选项
简单模式命令串行协议
工业级全天候运行
适用于 Windows 10 的Cockpit 软件（通过 USB 或以太网）
Python 和 C# 的软件 SDK
控制器通过了 RoHS、REACH 和 CE 认证。
ICC-4C-500控制器
该控制器与液体镜头EL-16-40、EL-10-30和EL-12-30系列兼容。
对于需要坚固耐用的工业控制器来满足全天候运行要求的机器视觉客户来说，它是理想的选择
4 个独立通道（每个通道 +/-500 mA）
I2C 传感器读数，例如用于温度补偿（"焦点功率模式"）
ICC-4C-2000控制器
该控制器与 XPR、FMR-20、BSW-20以及多个需要大电流的原型兼容。
4 个独立通道（每个通道 +/-2A）

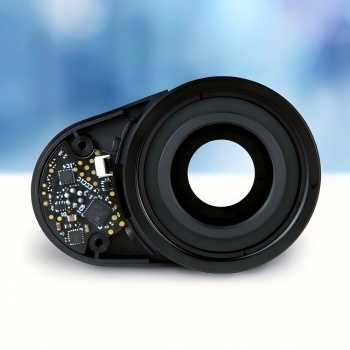

ECC-1C 是一款嵌入式控制器，以非常紧凑的外形驱动所有电动可调镜头。
对于需要在空间受限的环境中全天候运行的紧凑而精确的控制器的客户来说，ECC-1C 控制器是首选解决方案。
主要特点：
电流控制范围为 -300 至 +300 mA，步长为 83uA
电源：5-24V
数字接口：I2C、UART、GPIO
模拟接口：0-10V
读取校准数据和温度以进行补偿（"焦点功率模式"）
工业级全天候运行
适用于 Windows 10 的Cockpit 软件（通过 UART 转 USB 电缆）
Python 和 C# 的软件 SDK
该控制器通过了 RoHS、REACH 和 CE 认证。
液态镜头更多资料下载：用于机器视觉的可调焦镜头 、用于显微镜的可调焦镜头 、液态镜头的稳定性和可重复性
